       深圳市志泰科技有限公司是一家专业研发、生产微型电流互感器、电压互感器电感线圈、非晶铁芯、纳米晶磁芯、坡莫合金磁环及的高新科技生产厂家、广东省有实力供应商企业。   互感器产品:我公司互感器由业界资深工程师设计,能生产各种尺寸形状、精度等级达到0.02级以上的精密互感器!分类有:精密电流互感器,剩余式电流互感器,电压互感器,零序互感器,钳型开口互感器 ,霍尔传感器,环形变压器。主要应用于仪器仪表,电表智能电力监控与电能管理系统、能耗监测系统、光伏电站电力监控系统、火灾监控系统,无线网络电能管理系统,家用电器产品 ,漏电保护,精益生产线控制器,智能电力测控仪表,智能电动机保护器,导轨式电能表,智能光伏汇流箱,电能计量仪表,医疗IT绝缘检测装置 功率因素补偿控制仪 开关柜综合测控装置 剩余电流电气火灾监控 高压带电显示器、电量传送器等等。   铁芯磁环产品:非晶、纳米晶等软磁方面,由行业二十年的专业技术人员把关,确保符合质量合格!非晶、纳米晶、坡莫合金铁芯广泛应用于电力、电子、航天、通信、仪器、仪表等众多领域,大大促进电力、电子、电源的小型化和节能化,是现代电力、电子厂好的环保材料。   我司产品分两个系列:磁芯系列、互感器系列。


公司产品详细分类如下:

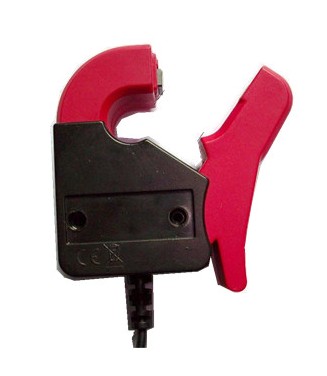

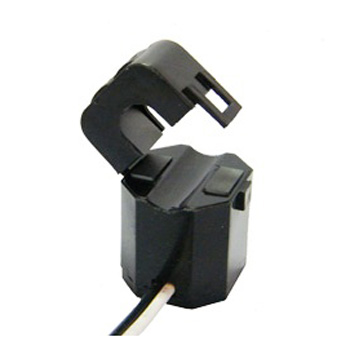

|电流互感器 :开启式(别称:开合式 开口式 钳形 脱扣式 卡口式)、精微微型、取电取能、零磁通、零序漏电开关zt、霍尔传感器,精度等级高,可做到如下 0.01 、0.02 、0.05 、0.1 、0.2 、0.5s级,在小微电流:微安毫安级(uAμAmA)时亦能正常工作。

|电压互感器 :电流型、电压型。

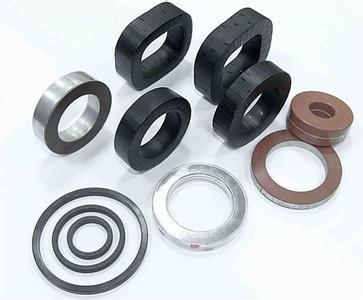

|纳米晶磁环(超微晶铁芯):圆形、矩形(四方形)、开气隙、切口、C形、CD型(对半切开)、高中低频、高导磁率、低剩磁。

|非晶、硅钢、坡莫合金磁芯:开气隙、切口、C形、CD型(对半切开)。


        非晶、纳米晶、坡莫合金硅钢磁环(铁芯)广泛应用于新能源汽车、电动车电机控制器系统(高速、中速、低速)、DC/DC转换器变换机、霍尔电流传感器、开口电流互感器、太阳能光伏汇流箱、直流电源、大功率高频开关电源、高中低频大功率变压器铁芯、共模差模电感线圈、电抗器、节能同步高频开关电源、可控硅整流装置、电镀电源、高中低频整流器整流机、脉冲电源、变频电源、电动汽车充电桩模块电源、电能质量产品APF、SVG以及大功率的APFC、峰谷电节能逆变器、微电网逆变器、电解、PCB电镀、冶金、氧化、着色、电泳、电化学、测试、电解气体、电解铜箔、电解核原料、环保电解、水处理电解、稀土电解、加热用电源、表面处理行业等领域。


        纳米晶磁环(超微晶铁芯)、硅钢,形状有:开口切缝气隙,在国内电动车电机控制器顶尖厂商中广受欢迎,区域覆盖:广东省珠海深圳市天津市上海市陕西省西安市安徽省山东省江苏省杭州市临安市等等。


        深圳市志泰科技有限公司是珠三角非晶、纳米晶(超微晶)磁环、硅钢铁芯、坡莫合金磁芯、

|电流互感器 :开启式(别称:开合式 开口式 钳形 脱扣式 卡口式)、精微微型、取电取能、零磁通、零序漏电开关zt、霍尔传感器,精度等级高,可做到如下 0.01 、0.02 、0.05 、0.1 、0.2 、0.5s级,在小微电流:微安毫安级(uAμAmA)时亦能正常工作。

|电压互感器 :电流型、电压型。

|纳米晶磁环(超微晶铁芯):圆形、矩形(四方形)、开气隙、切口、C形、CD型(对半切开)、高中低频、高导磁率、低剩磁。

一线生产厂家,企业排名靠前,价格便宜,质量好。广东省内实力的软磁材料企业工厂、优质供应商,产品热销珠三角:广州市 深圳市 珠海 佛山市 惠州 东莞市 中山市 肇庆 江门等等地区。同时热销全国各地,如:重庆市 安徽 江苏 浙江 江西 湖北 福建 四川省等等。

        公司主要致力于新能源、电力电子、轨道交通、航天通信、仪器仪表、汽车及工业自动化等新兴领域,为客户提供整套的磁芯设计方案和高品质磁芯产品,创造高端电子元器件的客户满意,大大促进电力、电子、电源的小型化和节能化。


互感器系列: 精密微型电流互感器精密微型电压互感器 钳型开口互感器高精度零磁通电流互感器剩余式电流互感器零序电流互感器 电表用电流互感器 660V配电电流互感器?霍尔传感器抗直流电流互感器


非晶、纳米晶铁芯 磁芯 磁环:

环形电感线圈 电流互感器铁芯

漏电保护开关磁芯

大功率变压器铁芯

开关电源铁芯、电镀电源磁芯

共模电感磁环



所有产品关键字:

    高精度微型电流互感器,电流型、电压型电压互感器,取电取能 零磁通 开启式 开合式 开口式 钳形 卡口式 零序 霍尔 小微电流传感器 高精度等级 低压 220V 660伏 线性度好 比差小 角差小 0.05级 0.1s 级0.2s级 穿孔式 闭合式 次级输出方式有插针式 引针式 引线式 环形 圆形 铁基 非晶 纳米晶 超微晶 铁芯 磁芯 磁环 环形 开气隙 开合式 CD开口磁芯 切口铁芯 坡莫合金 硅钢 铁芯 磁芯 磁环,磁性材料,软磁材料,电抗器铁芯(PFC),变压器铁芯,共模电感线圈、差模电感线圈,电感器,逆变器,尖峰抑制器,霍尔传感器铁芯,中频电源变压器铁芯,配电变压器铁芯,恒导电感铁芯,PFC功率因数校正和无气隙电感铁芯,脉冲变压器铁芯,磁放大器,高频开关电源铁芯,超市及书店防盗系统标签,输出滤波及储能电感铁芯,逆变式电焊机变压器,逆变电源、不间断电源(UPS)用功率变压器、控制变压器,电子式电能表、精密功率表,电量变送器。


相关参数名称:

    精度等级,初级,次级,一次、二次电流,引针、引线,负载、空载,额定电流,电流比,灵敏度,圈数匝数,电阻,输出电压,耐、抗直流,精密微型,偏流,比差,角差,相位差,电压隔离,绝缘电阻,抗电强度,测试条件,频率,绕线,电气特性,型号,电路,剩余饱和磁场感应强度,居里温度,晶化温度,密度,电阻率,磁致伸缩系数,占空系数,初始、最大磁导率,矫顽力,连续工作温度,铁芯损耗,牌号,带材宽度,厚度,硬度,规格,典型磁性,最大铁损,最小磁感,气隙,中频,高频,工频,噪音,温升,效率,漏磁,退火,输入电流,输出电压 技术文章 学习资料 是什么 名称 含义 意义 代表 定义 作用 工作原理 参数说明 接线 方式 用途 安装方式 接线方法 型号 选择 计算 命名 小微电流传感器 低压 220V 660伏。






产品中心

PRODUCTS CENTER

  • 纳米晶磁芯涂漆涂层和喷粉粉末涂装的区别,以及对喷涂工艺及环氧涂料的需求
    纳米晶磁芯涂漆涂层和喷粉粉末涂装的区别,以及对喷涂工艺及环氧涂料的需求
     因纳米晶磁芯是20~40um的薄带卷绕通过退火而成,其对内应力特别灵敏,在涂漆及应用的环节中非常容易面临内应力的干扰而造成特性不平稳。因需求涂漆在涂漆的环节中不可以形成比较大的内应力,涂漆干固后需要有比较大的硬度标准、空间强度、保持良好的附着性、保持良好的电绝缘特性,以至于在电感线圈的后面生产加工中将会会碰上一些有机溶液,需要该涂漆能够有保持良好的耐化学特性。 因纳米晶磁芯大部分主要是以环形居多的空间结构,不能够像别的部件的粉末状涂漆似的能够挂起来涂漆。又因这种磁芯在卷绕以后自身 较为松软,相对于壁薄的并且比较大的磁芯不可以像别的磁芯穿起来涂漆,不然非常容易形变。且该磁芯不存在倒角,怎样能够覆盖住边缘,这样对喷涂工艺指出了较高的需求。按照该磁芯的上述特性通过静电粉末的开发设计及喷涂工艺的改善选用了正反面的涂漆办法,不单确保了纳米晶磁芯的特性并且进一步提高了纳米晶磁芯的涂漆工作效率。接下来便是对该工序的一类简易说明。
     静电喷漆是用粉末喷涂设备(静电喷漆机)把静电粉末涂漆到部件的表层,在静电引力下,粉末状会均匀分布的吸咐于部件表层,形成粉末状的涂漆;粉末状涂漆通过持续高温烘炉流平干固,变为功效各不相同(静电粉末的各种类型功效)的进而涂漆;静电喷漆的涂漆功效在材料力学性能、附着性、抗腐蚀、老化性能等因素强于喷涂工艺。静电喷漆系統的首要构成 整套静电喷漆系統首要由整套进粉器,整套或数套静电喷漆及操纵器,静电感应形成器(一般配备在静电喷漆内部)及整套废气净化器器构成。
     (1)供粉器 在进粉器中,粉末状处于一类流化的情形,那是通过空气压缩的功效而达到的,然后粉末状通过虹吸式功效被快速流动性的大气带着,形成粉气混和,通过文丘里管粉泵,输粉管,进而去往喷漆枪上。 传送喷漆枪上的粉末状是能够控制的,具体地说便是能够各自调节粉末状和大气的基本参数,更改出粉量和粉末状的雾化情形,进而能够达到各种的涂层厚薄,达到各种产品的需要。进粉器有充分的能力,就算喷漆枪的输粉管有50英尺长,也能够保证充分的压差和总流量。
     (2)对于静电感应 由静电感应形成器形成的高工作电压,低电流使处于喷漆枪前侧的金属电极针在大气中自放电,当粉末状经枪嘴喷头射出的时候,粉末状粒子就携带了电荷量,通过静电感应吸咐和气力输送系统的双向功效而去往早就接地的部件表层。喷漆枪能够形成充分的工作电压以确保很大水平的涂敷功效,最高工作电压高达一百千伏,当涂漆内角或深腔区域的时候,喷漆枪能够高效地解决

    (3)喷漆枪 喷枪的结构制定须符合粉末状的充电标准,详细设计须符合不同类型的涂漆操作和不同外形的产品工件的涂漆标准。 粉末状涂装工艺是外表涂装工艺工艺上的1个新技术,是用粉末状形状进行涂装工艺并生成涂层的涂装工艺。在不同情况下可取代传统式的涂装工艺。现阶段,在世界各国已取得普遍的选用。与涂装工艺比较,粉末状涂装工艺的长处是
     1)效率高:因为是直接成膜,可提升生产效率30-40%
     2)低能耗:减少能源消耗约30%
     3)环境污染少:无有机溶液释放(没有涂料油漆中甲苯、甲苯等空气污染物)。
     4)油漆涂料转化率高:可以达到85%之上,且粉末回收后可频繁利用。
     5)涂层特性好:直接成膜厚度可以达到50-80μm,其附着性、抗拉强度、抗磨损、硬度标准、耐腐蚀性等整体标准都比油漆工艺好。
     6)良率高:在未干固前,可进行多次重喷。
     (4)干固: 在加温到适合的热度后,持续保持的时长,环氧涂料可以干固变成一层稳定性的膜, 该膜具备很强的耐冲击可以稳定并防护铁芯。
     2.步骤讲解 摆芯: 吹净纳米晶磁芯外表所粘附的泡沫颗粒、脏污等杂物。检测纳米晶磁芯内和外焊有没有裂缝,若是裂缝需焊接整齐后再涂装工艺。将纳米晶磁芯均匀分布的摆到料盘里。涂装工艺: 按照产品标准的涂装工艺厚度、表面效果调节喷漆枪的主要参数:出粉量、静工作电压和气流输送桶标准气压。先取5~12颗磁芯涂装工艺,抽样检查一下涂装工艺效果,若是主要参数适合再批量进行生 产。 干固: 按照环氧涂料的标准,调整固化炉的干固热度,并维持该热度。该粉末状的干固热度是在180℃~200℃左右。将涂装工艺好的纳米晶磁芯放进固化炉内维持12~20min(该主要参数依赖于粉剂标准)。翻转: 粉末状干固彻底后,从炉膛内拿出冷却,接着选用翻转机进行翻转。品管员: 涂装工艺完毕后第一步目视检测纳米晶磁芯涂装工艺厚度、内和外均匀分布水平、表面平整度、边缘覆盖效果,表面达标后根据测试设备检测特性。包裝: 按照纳米晶磁芯的外形尺寸、涂装工艺厚度挑选适合的包裝形式,确保纳米晶磁芯的运送的路上不会开裂及危害特性。 二、生产能力: 涂装工艺 干固 翻转 涂装工艺 干固 品管员 包裝 摆芯 该涂装工艺形式选用的是间断式涂装工艺形式,全部涂装工艺流程中关键时间段在干固方面,涂装工艺所须时长较短,因此生产能力关键受限在干固方面。 各班生产加工员工是3人,摆设纳米晶磁芯及翻转1人,涂装工艺1人,品管员包裝1人。 如干固选用的是电烤箱,1个电烤箱内能放十八个料盘,2个电烤箱进行生产加工。每一料盘的外形尺寸是600
  • 什么是纳米晶磁环(超微晶铁芯)? 通过切割开口气隙纳米晶磁芯使用在什么场合?
    什么是纳米晶磁环(超微晶铁芯)? 通过切割开口气隙纳米晶磁芯使用在什么场合?

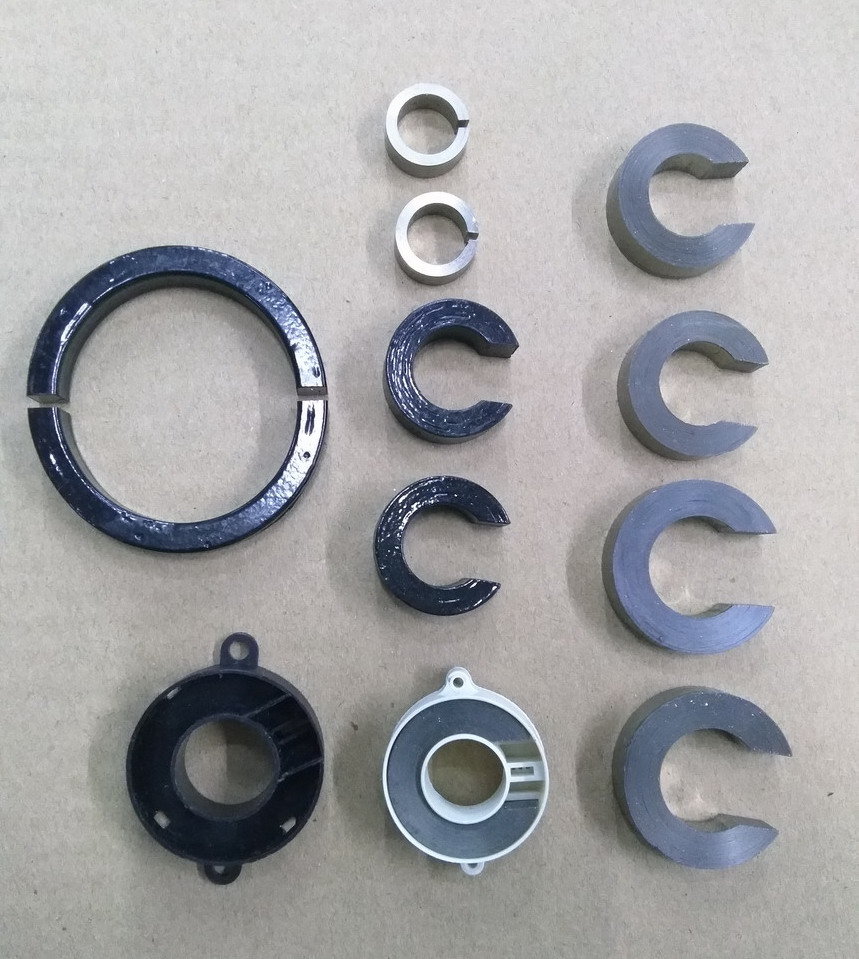

    纳米晶磁环(超微晶铁芯),牌号1K107(其中又分!K107A,B,C,D等等细分牌号),是一种新型软磁材料,它因具有高初始磁导率、高矩形比、磁芯损耗低、高温稳定性好等优点而备受人们的青眯。用纳米晶磁环(超微晶铁芯)取代传统的铁氧体磁芯,能减小开关电源的体积,提高单位功率。纳米晶磁芯具有高导磁率低矫顽力、高饱和磁感应强度、低损耗、 低磁致伸缩系数,通过切割开口气隙纳米晶磁芯,用在开启开合式电流互感器,超微晶磁环切口后用在霍尔电流传感器上。能替代硅钢、坡莫合金,大大提高小电流场合的检测,信号准确,线性好,一致性高。应用在DC-DC 、 AC-DC 、 DC-AC 变换器中。
  • 纳米晶磁环切割开口对切气隙的切面平整影响因素有哪些,如何切割出来导磁率高一致性好的带镜面效果的铁芯
    纳米晶磁环切割开口对切气隙的切面平整影响因素有哪些,如何切割出来导磁率高一致性好的带镜面效果的铁芯

    纳米晶磁环(牌号1K107,分ABCD四种材质,又称超微晶铁芯),具有高磁导率、Bs高的特点,经常用来做开合式电流互感器(开启式)、开口式霍尔电流传感器,应用在电力、不断电线路检测、新能源汽车电机电驱动控制器中监控电流。由于铁基纳米晶磁环硬度比较高,在切口,开气隙时,往往切出麻面、崩口、开缝、切割面不平整光亮等。我们可以通过选材、卷绕、退火、固定成型、浸油、烘烤等等重要环节,来达到开气隙平整、对半切割的磁芯切面达到镜面效果,这样做出来的纳米晶磁芯,贴合非常紧密,性能高,切割后的有效导磁率达到6万。能做出非常高精度等级的开口式互感器。硅钢、坡莫合金等等铁芯,由于其材质与纳米晶有区别,可通过选用不同砂轮片,切割出外观、性能良好、优质硅钢铁芯。

    我们是铁基纳米晶磁环,超微晶磁芯,硅钢铁芯,切割,切口,开口,气隙,开合式聚磁环的生产工厂,我们厂家工艺成熟。希望本篇文章“纳米晶磁环切割开口对切气隙的切面平整影响因素有哪些,如何切割出来导磁率高一致性好的带镜面效果的铁芯”能给您带来好处。
  • 纳米晶磁环切割气隙

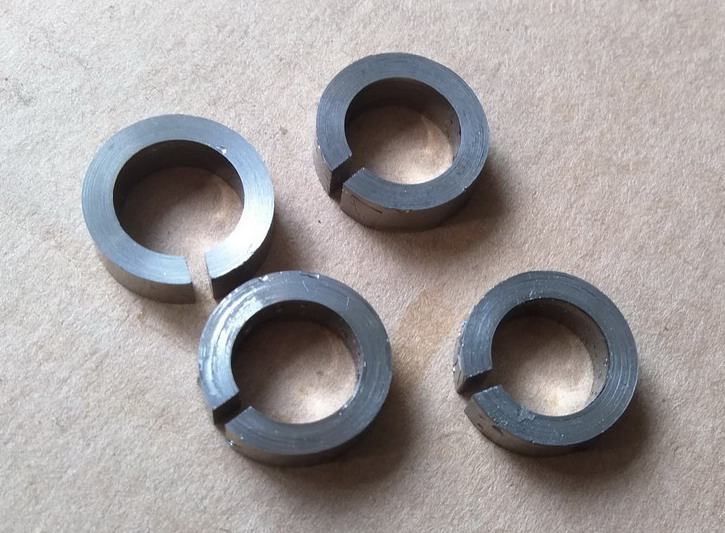

    纳米晶磁环切割气隙的原理、优势 一般在霍尔电流传感器中,采取纳米晶磁环切割气隙,其优势是:  霍尔电流传感器开口磁环,采用纳米晶(超微晶)切割气隙,源于纳米晶磁芯具高磁导率,可以在小电流时感应到电流并给出信号;高饱和磁通密度 Bs可达到1.25T,另一方面,由于切口大气隙,可耐抗过大电流,可从几十安到几百安上千安的电流检测范围,不容易饱和,性能高,线性好,一致性高。气隙开口准确,做出来的霍尔电流传感器精度高。
  • 霍尔传感器开口磁环采用纳米晶磁环的优势
    霍尔传感器开口磁环采用纳米晶磁环的优势:  霍尔传感器开口磁环,采用纳米晶(超微晶)切割气隙,做成开口磁芯,具有很大优势,源于纳米晶材料高磁导率,可以在小电流时感应到电流并给出信号;高饱和磁通密度 Bs可达到1.25T。气隙开口准确,做出来的霍尔电流传感器精度高。另一方面,由于切口大气隙,可耐抗过大电流,可从几十安到几百安上千安的电流检测范围,不容易饱和,性能高,线性好,一致性高。
  • A型、B型、AC型漏电断路器(漏电保护开关电流互感器ZT)分别是什么意思含义,功能应用区别有哪些?
    A型、B型、AC型漏电断路器(漏电保护开关电流互感器ZT)分别是什么意思含义,功能应用区别有哪些?    A型、B型、AC型漏电断路器(漏电保护开关互感器)分别是什么意思含义,功能应用区别有哪些?   A型漏电保护器与AC型漏电保护器的主要区别在于:
    AC型只对交流漏电起保护作用,对直流脉动漏电不能动作,起不到保护作用;而A型除了对交流漏电起保护外还对直流脉动漏电起保护作用。因此,A型比AC型对漏电保护更具有全面性和安全性。
    直流脉动漏电引发的人体触电、用电设备损坏、电气火灾等时有发生,造成了本不该发生的人员伤亡及财产损失,已经引起了政府部门和业界人士的高度重视。大力推广使用A型漏电保护器势在必行。
    A型(直流脉动型)漏电保护器是西方国家必须使用的产品,而在国内目前使用率并不高,AC型(普通型)使用比较普遍,主要原因是:安全性认识问题和价位问题,如果有效地解决上述问题,A型漏电保护器的市场空间非常巨大,前景广阔。
    随着我国经济和社会的快速发展,人民群众生活水平不断提高,生活品质意识、安全意识、生命意识逐步强化,对安全性更高的产品的要求日趋成熟,加之业内人士及政府部门的重视和倡导,安全性认识问题不难解决,只是时间问题。
  • 空气开关与漏电开关(漏电保护开关电流互感器ZT)含义、意思,及应用区别
    空气开关与漏电开关(漏电保护开关电流互感器ZT)含义、意思,及应用区别
    空气开关与漏电开关共性:都是开关,
    空气开关与漏电开关差别:空气开关是发生短路事故或故障才动作跳闸,而漏电保护开关是人身发生触电时才动作跳闸;空气开关容量可大可小,而漏电保护开关容量不易做大,一般单相居多。
        空气开关与漏电开关原理不一样,结构更不一样,绝对不能替代。
    1漏电即火线与大地之间有电流通过(零线是与大地相接的),一般漏电保护开关的动作电流为30mA.
    2火线和零线两条线一起绕在电磁铁上,正常使用时,两条线上都有电流通过,且大小相等方向相反,故电磁铁不产生磁力;当漏电或人触电时(人同时接触火线和大地而不是接触火线和零线,触电保护器只能保护这种情况),只有接火线的着条线有电流通过,故电磁铁产生磁力,克服弹簧或其他阻力而将开关断开,起保护作用。
    3电磁铁上只有一组线圈,正常使用时也有电磁力产生,当通过的电流超过额定电流时,产生的电磁力将超过弹簧或其他阻力,将开关断开,起保护作用。
    4,5 漏电保护开关只是用于防止人触电和漏电,而电路过载(短路)时根本不会起保护作用;空气开关用于防止电路过载(有的还有电压过低保护功能,原理可想而知),不能保护触电,只是起保险丝的作用,两者不能混用。
    漏电开关也可以说是空气开关的一种,机械动作、灭弧方式都类似。但由于漏电开关保护的主要是人身,一般动作值都是毫安级。
    另外,动作检测方式不同:漏电开关用的是剩余电流保护装置,它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此其额动作电流只需躲开正常泄漏电流值即可(毫安级),所以能十分灵敏地切断接地故障,和防直接接触电击。 而空气开关就是纯粹的过电流跳闸(安级)。
    如有其它问题可给消息我,我会尽力解答,不会答也会帮你查查规程。
    空气开关应该是因为电路中电流过大(电路短路或者用电器总功率过大都可,可能引起电流过大)而自动关掉开关.切断电路 漏电保护器也就通过检测电路中地线和火线中电流大小差异来控制开关的,当火线有漏电时(单线触电)通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关.切断电路。
    漏电保护器原理:
    所谓漏电就是流入的电流和流出的电流不等,意味着电路回路中有其它分支,可能是电流通过人体进入大地。根据这个原理设计漏电保护。漏电保护器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等,那么感应线圈就会识别微小差别,并通过控制部分,迅速切断开关(跳闸)。保护漏电流在30mA以下。
    空气开关原理:
    空气开关就是过载保护,当回路电流超过规定负载,空气开关自动短路(跳闸)。空气开关一般有单独“火”线接入保护,也有“火”“零”接入同时保护。
    两者各自实现的功能不同,不能互相代替!
    漏电保护器主要实现的是检测家庭供电回路中,有没有非正常电流。所谓非正常电流,指的是没有通过“火线→用电设备→零线”回路的电流,对于这种电流,保护器认为是漏电,它有可能是人触电造成的,也有可能是线路由于受潮对地漏电造成的。
    如果上述非正常电流超过一定额度(通常阈值高为20mA)时,保护器就起控,断开供电回路。
    保护器一定程度上减少了保护人触电的危险。
    有的漏电保护器也有类似保险丝的功能,即总电流超过一定值时,保护器起起控。
    但漏电保护器的起控,是通过控制某个开关断开来实现的,它不能保证在整个供电回路出现短路时开关触点还能断开。
    而实现任何方式下电流超标时都能断开功能的,只有保险丝。
    所以,即使在电力系统中,各种自动控制和保护装置,也不能完全取代保险丝(在电力系统中,称作断路器)。
    空气开关:
    空气开关是控制电气回路的分合开关,若以空气为灭弧介质的称空气开关。一般以额定电流(负荷)选择,做为电气回路的总开关使用。
    漏电保护器:
    当一个空气开关带有漏电保护功能时,称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置,则称之为漏电保护器。
    判定是否漏电的的原理依据是:流进和流出开关的电流必须相等,否则就判定为漏电。当漏电电流达到和超过一定的程度时,产生保护动作----跳闸。判定的阈值是可以设定的,因为电路就是我们设计的。只是应用时要根据不同的场合,选用不同灵敏度的保护器。
    如果是用于人身安全保护为目的,则漏电电流小于30mA,视为安全,如大于30mA,则视为不安全,将产生保护动作。漏电保护的额定电流30mA的漏电保护器或保护开关,属于同敏度漏电保护器或保护开关。其生产保护动作时间还应在0.1秒以内。这两个参数的选择主要依据是:
    30mA:
    人体的感知电流----男为1.1mA女为0.7mA;摆脱电流男为16mA女为10.5mA,儿童要较**为小;在较短时间内危及生命的电流是致使电流,从两个方面理解----一是电流达到50mA就会引起心室颤动,有生命危险,而100mA以上的电流则中心将人致死,30mA以下暂时不会有生命危险。
    0.1秒:
    人的心脏每收缩扩张一次有0.1秒的间歇,而在这0.1秒内,心脏对电流最敏感,若电流在这一瞬间通过心脏,即使电流较小,也会引起心脏颤动,造成危险。
    但必须注意,通常的漏电保护开关或漏电保护器只适用于工频电源,对其它电源,如直流电源、高频电源是不适用的,千万不能乱用。

    空气开关和漏电开关
    1、空气开关是我们平常的熟称,它正确的名称叫做空气断路器。空气断路器一般为低压的,即额定工作电压为1Kv。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。其中前两种保护为空气断路器的基本配置,后两种为选配功能。所以讲空气断路器还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。
    2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD),是一种具有特殊保护功能(漏电保护)的空气断路器。它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此,RCD的整定值,也即其额动作电流IΔn,只需躲开正常泄漏电流值即可,此值以mA计,所以RCD能十分灵敏地切断保护回路的接地故障,还可用作防直接接触电击的后备保护。
    漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小,而作为发出动作跳闸信号,并完成动作跳闸任务的保护电器。在装设漏电保护器的低压电网中,正常情况下,电网相线对地泄漏电流(对于三相电网中则是不平衡泄漏电流)较小,达不到漏电保护器的动作电流值,因此漏电保护器不动作。当被保护电网内发生漏电或人身触电等故障后,通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时,则漏电保护器就会发生动作跳闸的指令,使其所控制的主电路开关动作跳闸,切断电源,从而完成漏电或触电保护的任务。它除了空气断路器的基本功能外,还能在负载回路出现漏电(其泄漏电流达到设定值)时能迅速分断开关,以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。
    3、漏电开关不能代替空气开关。虽然漏电开关比空气开关多了一项保护功能,但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象,导致负载会经常出现停电,影响电气设备的持续、正常的运行。所以,一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。
    漏电开关也可以说是空气开关的一种,机械动作、灭弧方式都类似。但由于漏电开关保护的主要是人身,一般动作值都是毫安级。
    另外,动作检测方式不同:漏电开关用的是剩余电流保护装置,它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此其额动作电流只需躲开正常泄漏电流值即可(毫安级),所以能十分灵敏地切断接地故障,和防直接接触电击。 而空气开关就是纯粹的过电流跳闸(安级)。
  • 霍尔电流传感器应用在什么行业,作用用途是什么?有什么优点?
    应用于变频调速,蓄电池检测,光伏逆变器,光伏汇流箱,变频器,电焊机,直流电机驱动检测,焊机电源,无功补偿,电动汽车,伺服电机,不间断电源UPS,逆变电源等各行业,主要是用作保护
  • 纳米晶磁环(超微晶铁芯、非晶磁芯)应用于逆变电源的优点与问题
    纳米晶磁环(超微晶铁芯、非晶磁芯)应用于逆变电源的优点与问题   纳米晶磁环(超微晶铁芯)同时具备了硅钢、坡莫合金、铁氧体的优点。即:

      高磁感:饱和磁感Bs=1.2T,是坡莫合金的一倍,铁氧体的2.5倍。铁芯功率密度大,可以达到15 kW~20kW/kg。

      高磁导率:静态初始导磁率μ0可高达12万~14万,与坡莫合金相当。用于功率变压器铁芯的磁导率是铁氧体的10多倍,大大降低了激磁功率,提高了变压器的效率。

      低损耗:在20kHz~50kHz频率范围是铁氧体1/2~1/5,降低铁芯温升。

      居里温度高:纳米晶磁环(超微晶铁芯)的居里温度达570℃,铁氧体的居里温度仅180℃~200℃。

      由于以上的优点,纳米晶制造的变压器应用在逆变电源上,对电源可靠性提高起了很大作用:

      损耗小,变压器温升低,大量用户的长期实际使用证明,纳米晶变压器的温升远远低于IGBT管子的温升。

      铁芯磁导率高,降低了激磁功率,减小了铜损,提高了变压器的效率。变压器的初级电感大,减小了电流在开关时对IGBT管子的冲击。

      工作磁感高,功率密度大,可达到15Kw/kg。减小了铁芯的体积。特别是大功率逆变电源,体积减小使得在机箱内空间增大,有利于IGBT管子的散热。

      变压器的过载能力强,由于工作磁感选择在饱和磁感的40%左右,当过载发生时,仅由于磁感增高产生发热,而不会因铁芯饱和而损坏IGBT管子。

      纳米晶磁环(超微晶铁芯)的居里温度高,假设温度达到100℃以上时,铁氧体变压器已经不能工作,纳米晶变压器完全可以正常工作。
  • 霍尔电流传感器磁饱和(磁环磁芯饱和)问题
    霍尔电流传感器磁饱和(磁环磁芯饱和)问题  许多霍尔电流传感器厂家在其技术资料的也将无磁饱和作为霍尔电流传感器的一个重要优点来宣传。霍尔电流传感器不会发生磁饱和几乎是霍尔电流传感器自应用以来就得到广泛认可的主要优点之一。
    事实是不是这样呢?
    事实上,霍尔电流传感器包含了非线性的磁芯,就已经决定了霍尔电流传感器在特定情况下,一定会发生磁饱和!霍尔电流传感器磁芯磁化曲线
    图1 霍尔电流传感器磁芯的磁化曲线
    图中,Oa’为起始非线性段,a’a’’为线性段,a’’a为饱和区。众所周期,为了获取较好的测量结果,不论是开环式霍尔电流传感器,还是电磁式互感器,都会将磁化曲线中线性度较好的一段作为工作区间。换言之,只要磁感应强度超出线性区域一定的范围,就会发生磁饱和。
    与电磁式互感器相比,开环式霍尔电流传感器磁饱和原因只有一个,就是原边电流足够大。
    不会因为电流频率低导致磁饱和,是霍尔电流传感器的优点,也是开环式霍尔电流传感器磁饱和特点。
    相比之下,电磁式互感器也有一个优点,就是二次负荷足够小时,即便过载较多,也不会发生磁饱和。
    开环式霍尔电流传感器磁饱和问题较简单,相比之下,闭环式霍尔电流传感器磁饱和问题似乎不可理解,因为闭环式霍尔电流传感器正常工作时,磁芯中的磁通为零,零磁通下,自然不会饱和。然而,这只能将是在正常工作条件下!事实上,即便是电磁式电流互感器或开环式霍尔电流传感器磁饱和问题都是发生在过载,频率过低,负荷过大等非正常工作条件下,正常工作条件下,都不会发生磁饱和!
    从闭环式霍尔电流传感器工作原理可知,零磁通是建立在副边补偿绕组产生的磁场可以抵消原边导体产生的磁场的前提下。那么,当闭环式霍尔电流传感器是不是任何情况下都可以维持这个零磁通呢?显然不是!
    A、传感器未供电的情况下,副边补偿绕组不产生电流,此时,闭环式霍尔电流传感器相当于一个开环式霍尔电流传感器,只要原边电流够大,就会发生磁饱和。
    B、正常供电,原边电流过大。这是因为二次补偿绕组可以产生的电流毕竟是有限度的,当原边电流产生的磁场大于副边补偿绕组能够产生的最大磁场时,磁平衡被打破,磁芯中有磁场通过,原边电流继续加大时,磁芯中磁场也随着增大,原边电流足够大时,闭环式霍尔电流传感器进入磁饱和状态!
    与电磁式电流互感器及开环式霍尔电流传感器相比,闭环式霍尔电流传感器磁饱和现象不易发生,但不等于不会发生,使用不当或长时间过载,也会发生磁饱和。
